Alimente instalaciones LED complejas con nuestro transformador LED regulable Triac/ELV/MLV de 288 W (96 W x 3C). Este controlador de voltaje constante multicanal, homologado por UL y clase 2, ofrece una regulación precisa del 0 al 100 % en tres salidas independientes. Ideal para proyectos a gran escala de tiras, cintas y módulos LED en entornos secos y húmedos, garantiza una compatibilidad perfecta con reguladores populares como las series Lutron-CL y Diva.

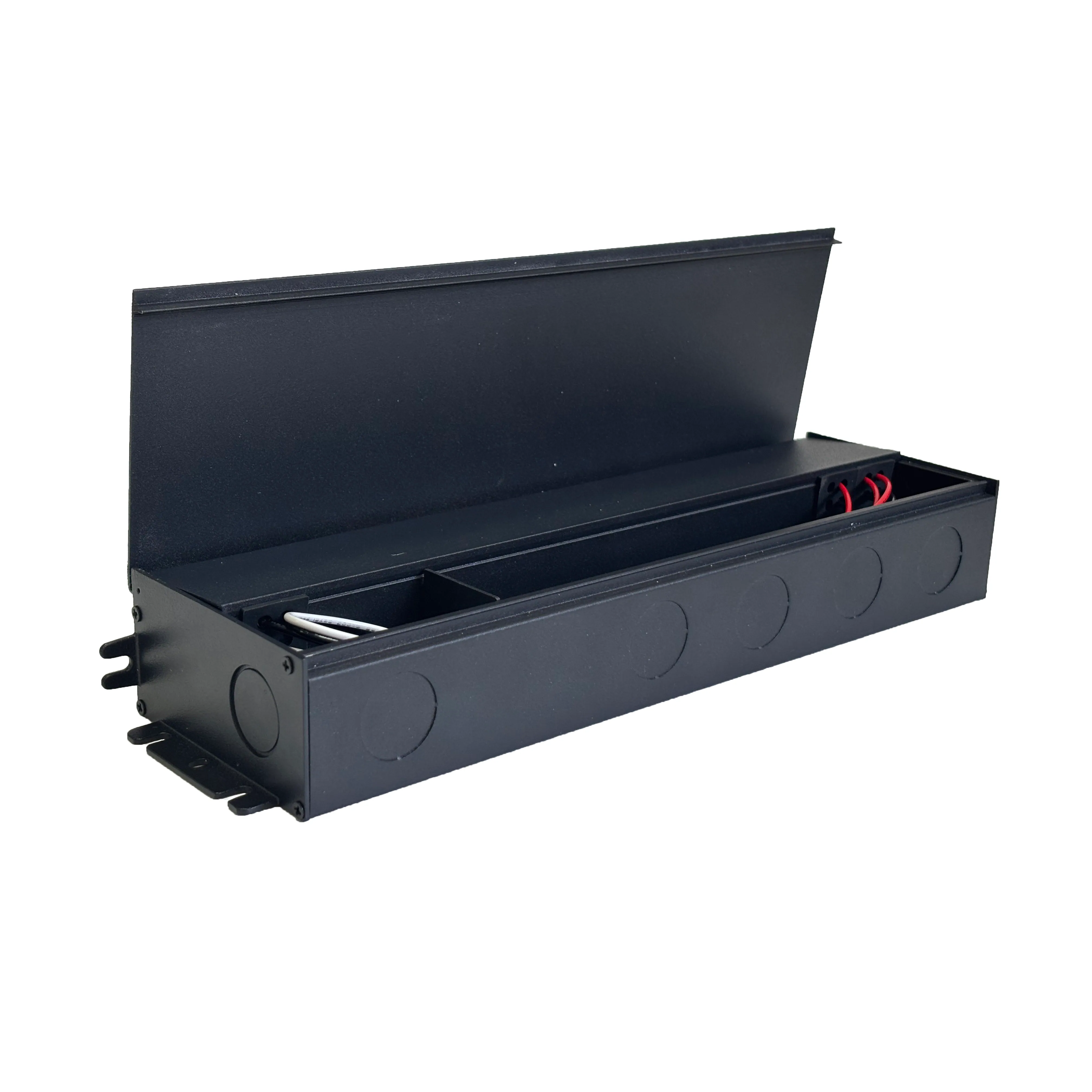

Transformador LED regulable Triac/ELV/MLV de 288 W (96 W x 3C)
Revolucione sus proyectos de iluminación LED multizona con el avanzado transformador LED regulable de la serie OTM-TD288-JAM24 de 288 W (96 W x 3C). Esta fuente de alimentación de voltaje constante multicanal de alta capacidad está diseñada específicamente para controlar hasta tres cargas LED independientes de 96 W, lo que proporciona una flexibilidad inigualable para diseños de iluminación complejos. Ofrece una regulación precisa del 0 al 100 %, integrándose a la perfección con sistemas de regulación Triac, de bajo voltaje electrónico (ELV) y de bajo voltaje magnético (MLV). Su compatibilidad con reguladores populares, como los de las series Lutron-CL y Diva, garantiza un control sencillo.
Con certificación UL, Clase 2, Clase P, Tipo HL y SELV, este transformador LED multisalida garantiza seguridad y fiabilidad de primer nivel en diversas aplicaciones. Su robusta construcción lo hace ideal para su uso en lugares secos, húmedos e incluso mojados, lo que lo hace perfecto para instalaciones extensas de tiras, cintas y módulos LED en grandes entornos residenciales, comerciales y de hostelería. Con un factor de potencia eficiente de 0,94 y una baja distorsión armónica total (THD <20 % al 100 % de carga), garantiza un suministro de energía limpio y estable. Equipado con protección integral contra cortocircuitos y sobrecargas, y con una garantía de 5 años, este controlador LED multicanal de 288 W ofrece un rendimiento duradero y tranquilidad para sus soluciones de iluminación más exigentes.
Application:
• LED strip/ LED tape/ LED module
• Residential Lighting
• Commercial Lighting
Especificación
Model Number | OTM-TD288-JAM24 |
OUTPUT |
Rated Power | 288W（96W*3C） |
Rated Voltage | 24V |
Rated Current | 12A(4A*3C) |
Voltage Tolerance | ±1.5V |
INPUT |
Voltage Range | 120V |
Frequency Range | 47-63Hz |
Power Factor(typ.) | 0.94@120VAC |
Total Harmonic Distortion | THD< 20%(@100% load) |
Efficiency（Typ.） | 88%@120VAC |
AC Current（Typ.） | 2.63A |
Leakage Current | <0.5mA/ 120VAC |
PROTECTION |
Short Circuit | Hiccup mode, recovers automatically after fault condition is removed. |
Over Load | Hiccup mode, recovers automatically after fault condition is removed. |
ENVIRONMENT |
Working Temp. | Tc =-40 ~ +60 (Please refer to“OUTPUTLOAD vs TEMPERATURE”section) |
Working humidity | 20 ~ 95% RH non-condensing |
Storage temp., Humidity | -40 ~ +90, 10 ~ 95% RH |
Temp .coefficient | ±0.03%/℃（0～50℃） |
Vibration | 10～500Hz, 5G 10min./1 cycle,period for 60min. each along X,Y,Z axes |
SAFETY & EMC |
Safety standards | UL8750, Class 2 |
Withstand voltage | I/P-O/P:1.88KVAC |
OTHERS |
Weight | 0.93/kg |
Dimension | See Mechanical Specification |
Packing | 34.5*24*19 cm (10PCS/CTN ) |
Especificaciones mecánicas
Diagrama de cableado
Carga vs. Temperatura ambiente
Para prolongar su vida útil, consulte la curva de reducción de potencia y reduzca la potencia según la temperatura.
Consejos útiles:
1. Todos los transformadores electrónicos cumplen con los requisitos de emisiones armónicas de la norma ANSI C82.77-10.
