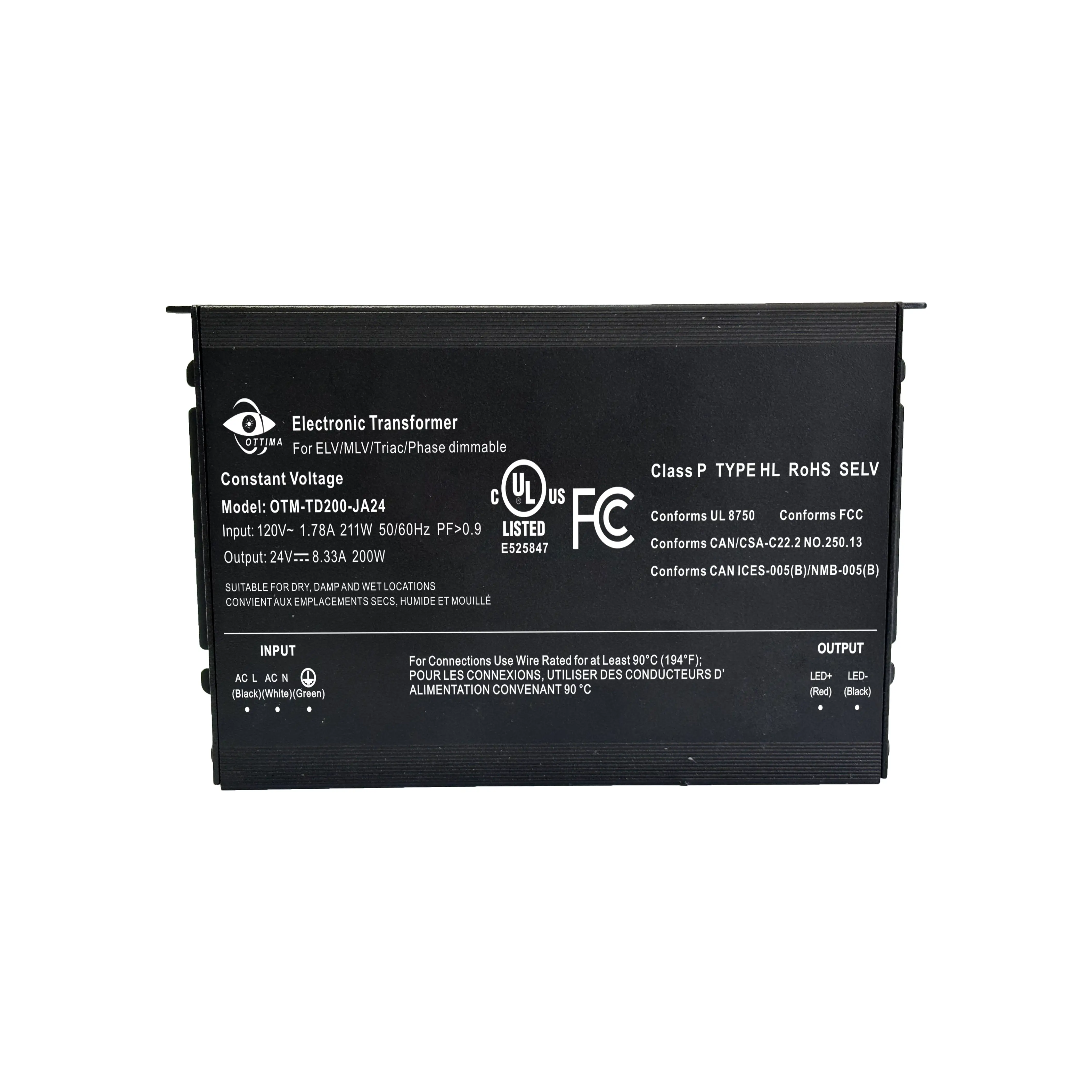

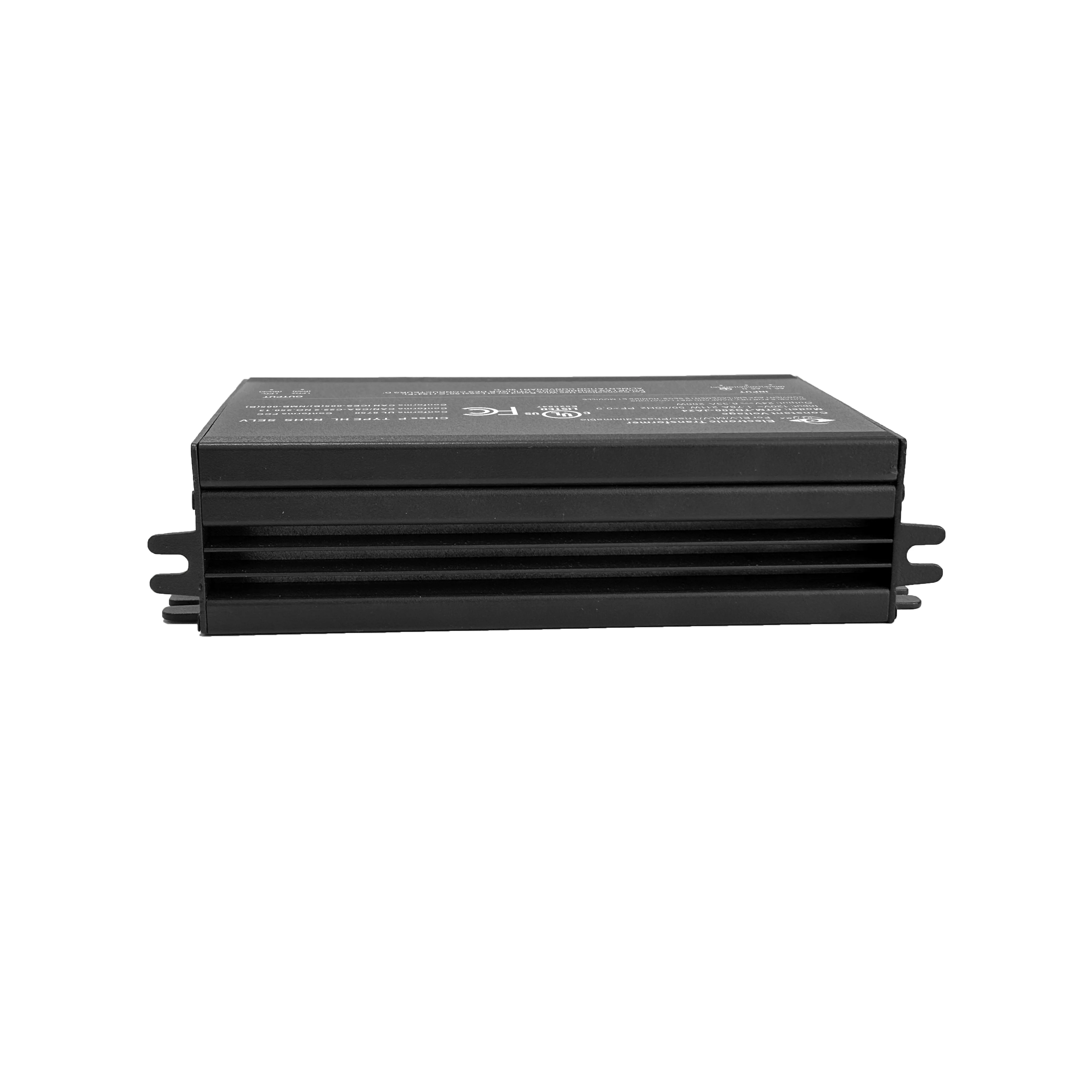

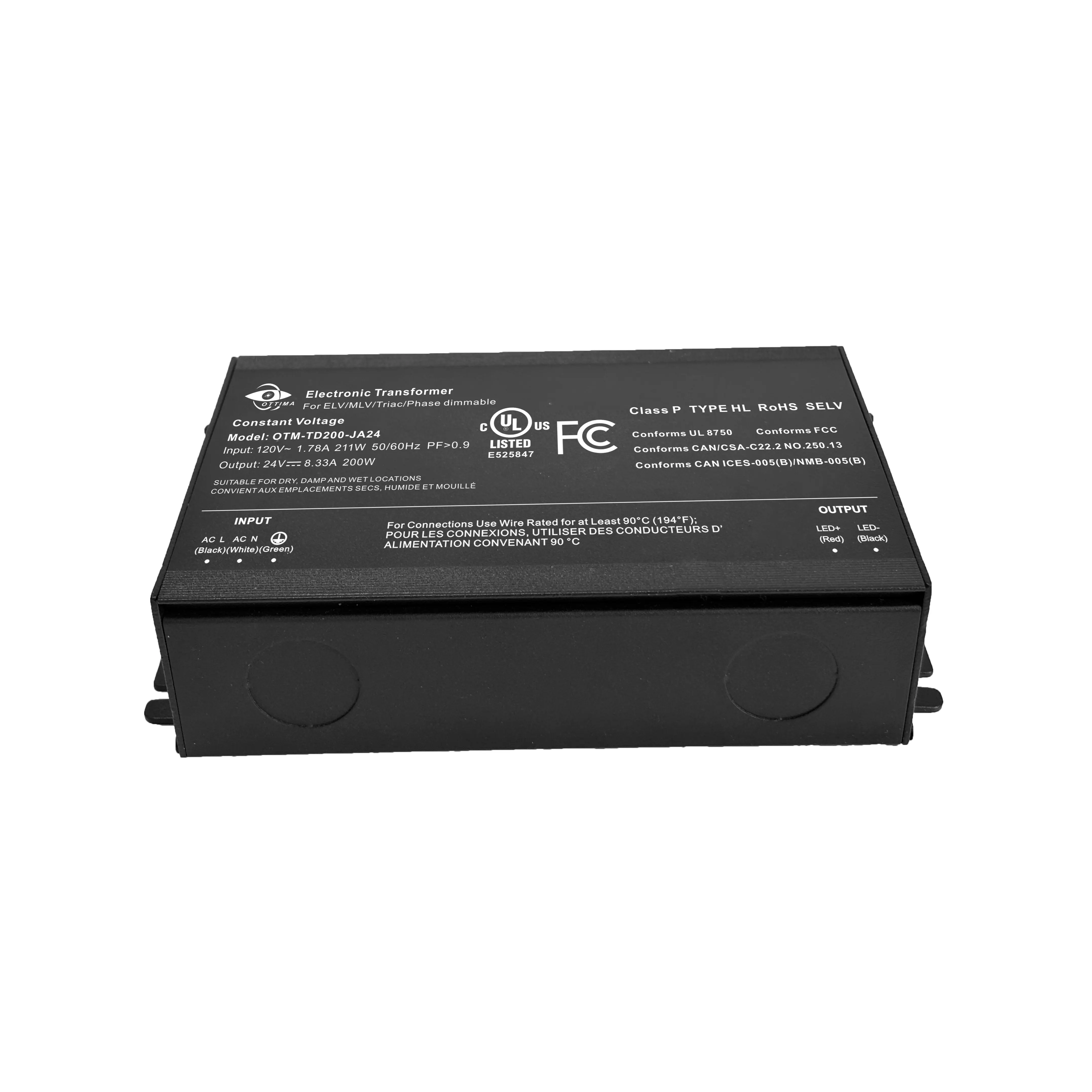

Caja de conexiones para transformador LED regulable Triac/ELV/MLV de 200 W
Disfrute de una regulación fiable y uniforme para diversas configuraciones LED con nuestro transformador LED regulable de 200W de la serie OTM-TD200-JA24. Esta potente fuente de alimentación de voltaje constante de 24V está diseñada para una integración perfecta con sistemas de regulación Triac, de bajo voltaje electrónico (ELV) y de bajo voltaje magnético (MLV), ofreciendo un amplio rango de regulación sin parpadeos de 0 a 100 %. Su amplia compatibilidad se extiende a reguladores populares como las series Lutron-CL y Diva, simplificando el control de su iluminación.
Este transformador LED de 24V de alta eficiencia cuenta con certificación UL, Clase P, Tipo HL y SELV, lo que garantiza un alto nivel de seguridad y rendimiento en diversas aplicaciones exigentes. Diseñado para una instalación versátil, funciona de forma fiable en lugares secos, húmedos e incluso mojados. Presenta un factor de potencia eficiente de 0.94 y una baja distorsión armónica total (THD <20 % al 100 % de carga), lo que garantiza un suministro de energía limpio y estable. Fundamentalmente, sus mecanismos de protección contra cortocircuitos y sobrecargas requieren un reencendido manual para su recuperación, lo que garantiza la estabilidad del sistema. Con su tamaño compacto (166,4 x 103,5 x 40,4 mm) y una garantía completa de 5 años, este controlador LED regulable de 200W ofrece una fiabilidad duradera para sus proyectos de tiras y módulos LED residenciales y comerciales.
Especificación
Model Number | OTM-TD200-JA24 |
OUTPUT |
Rated Power | 200W |
Rated Voltage | 24V |
Rated Current | 8.34A |
Voltage Tolerance | ±1.5V |
INPUT |
Voltage Range | 120V |
Frequency Range | 47-63Hz |
Power Factor(typ.) | 0.94@120VAC |
Total Harmonic Distortion | THD< 20%(@100% load) |
Efficiency（Typ.） | 90%@120VAC |
AC Current（Typ.） | 1.78A |
Leakage Current | <0.5mA/ 120VAC |
PROTECTION |
Short Circuit | shut down o/p voltage, re-power on to recover after fault condition is removed |
Over Load | shut down o/p voltage, re-power on to recover after fault condition is removed |
ENVIRONMENT |
Working Temp. | Tcase=-40 ~ +60 (Please refer to“OUTPUTLOAD vs TEMPERATURE”section) |
Working humidity | 20 ~ 95% RH non-condensing |
Storage temp., Humidity | -40 ~ +90, 10 ~ 95% RH |
Temp .coefficient | ±0.03%/℃（0～50℃） |
Vibration | 10～500Hz, 5G 10min./1 cycle,period for 60min. each along X,Y,Z axes |
SAFETY & EMC |
Safety standards | UL8750 |
Withstand voltage | I/P-O/P:1.88KVAC |
OTHERS |
Weight | 0.33/kg |
Dimension | See Mechanical Specification |
Packing | 45*25.5*24 cm (20PCS/CTN ) |
Especificaciones mecánicas
Diagrama de cableado
Carga vs. Temperatura ambiente
Para prolongar su vida útil, consulte la curva de reducción de potencia y reduzca la potencia según la temperatura.
Consejos útiles:
1. Todos los transformadores electrónicos cumplen con los requisitos de emisiones armónicas de la norma ANSI C82.77-10.
